农村房屋设计图漂亮三层多房间别墅设计图多露台别墅施工图
图纸编号： D221
宝贝价格：1598 元
层 数：三层别墅
结构形式：不限
开间：13.2m
进 深：12.7m
占地面积：㎡
建筑面积：㎡
建筑风格：美式风格
本栋别墅图纸编号：D221
本栋别墅为错层设计，小面宽多卧室，多露台。
| 图纸内容 | |||
| 建筑图 | 建筑设计说明、一层平面图、二层平面图、三层平面图、隔热层平面图、屋顶平面图、正立面左立面、右立面、背立面、檐口大样，节点大样、剖立面、各层楼梯大样、门窗表等大样。 | ||
| 结构图 | 结构设计说明，基础平面布置图，二层结构平面及板配筋图，二层梁配筋图，三层结构平面及板配筋图，三层梁配筋图，屋面层结构布置图，楼梯详图，各层楼梯大样图、檐口及节点大样。 | ||
| 给排水图 | 给排水设计说明，一层给排水平面图，二层给排水平面图，三层给排水平面图，屋面排水平面图，给排水系统原理图，卫生间给排水详图，化粪池大样图。 | ||
| 电气图 | 电气设计说明，配电系统图，一层照明平面图，二层照明平面图，三层照明平面图，一层插座平面图，二层插座平面图，三层插座平面图，一层通讯平面图，二层通讯平面图，三层通讯平面图，接地平面图，防雷平面。 | ||
| 设计功能 | |||

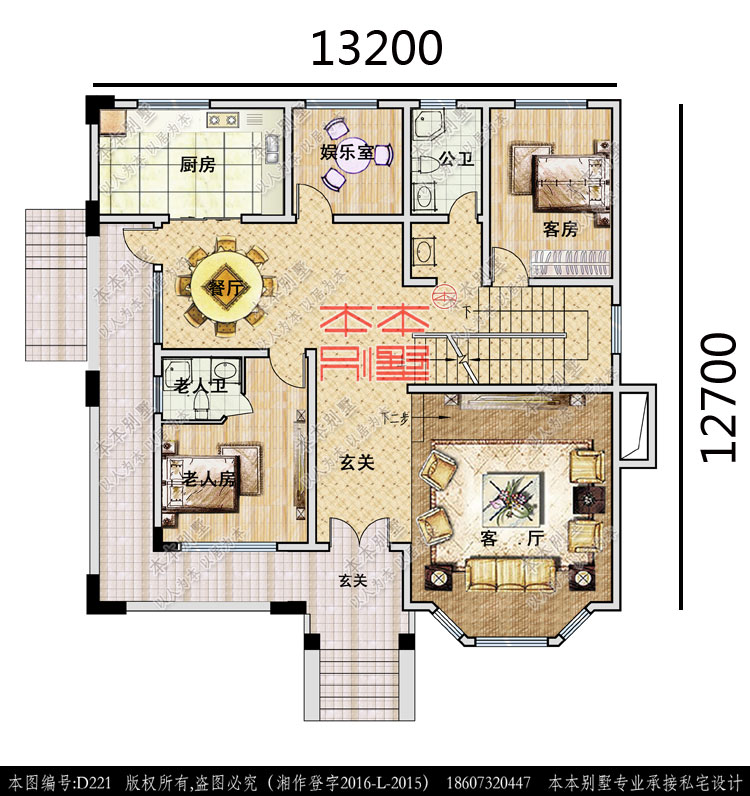

| 一层 | 玄关、客厅（错层）、老人房（带套卫）、卧室、娱乐室、厨房、餐厅、公卫、楼梯。 | ||
| 二层 | 客厅、主卧（带衣帽间）、三间卧室、公卫，露台、楼梯。 | ||
| 三层 | 卧室、公卫、四个露台。 | ||
